Optický snímač otisků prstů R307S — kapacita 1 000 šablon, USB a UART

Přehled

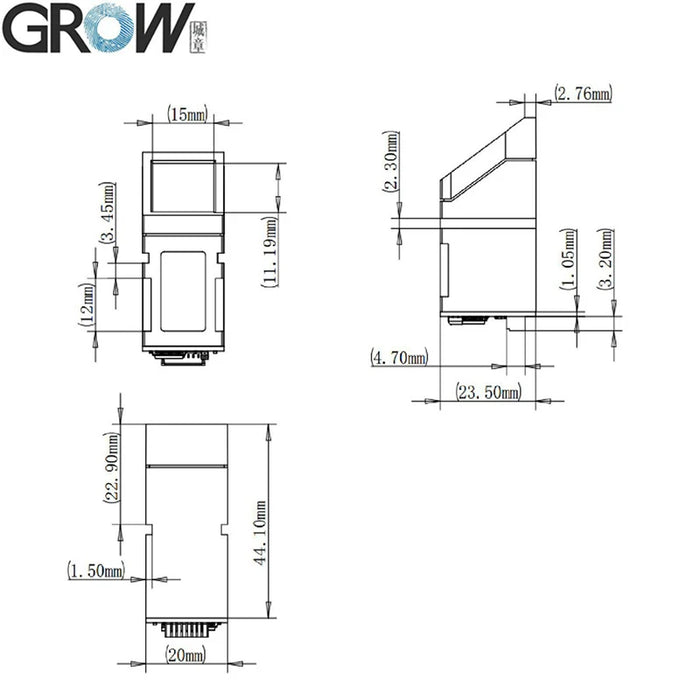

R307S je optický modul otisku prstu s kapacitou pro uložení 1 000 šablon a kompaktními rozměry (52×20×22 mm). Používá senzor s rozlišením 500 DPI a efektivní plochou snímání 11×15 mm pro zachycení jasných otisků prstů pro přístupové systémy a podobné vestavěné aplikace.

Výkon a konektivita

Modul podporuje USB 2.0 pro připojení k PC a sériové rozhraní RS232 (TTL) pro mikrokontroléry, s konfigurovatelnou rychlostí UART (výchozí 57 600 bps). Rychlost zachycení je pod 0,2 s a ověření pod 0,3 s, s režimy porovnání 1:1 a 1:N, nízkou spotřebou energie a modrým podsvícením okénka snímače.

Vývojář, nastavení a spolehlivost

R307S lze připojit přímo k mikrokontrolérům s napětím 3,3 V nebo 5 V a poskytuje referenční SDK pro Arduino, Android, .NET a Windows; uživatelská příručka a SDK soubory jsou k dispozici na vyžádání. Po zapnutí okénko pro sběr dat bliká, což signalizuje normální samo-test, a během provozu se očekává mírné zahřívání čipu; pečlivě dodržujte pokyny pro zapojení, aby nedošlo k poškození.

• Ukládá až 1 000 šablon otisků prstů
• Rozhraní USB 2.0 a sériové RS232 (TTL)
• Optický senzor s rozlišením 500 DPI
• Rychlé zachycení <0,2 s a ověření <0,3 s
• Funguje s mikrokontroléry 3,3 V/5 V; dostupná SDK
